Drainage double structure avec deux géotextiles

TechnoDrain 6.2

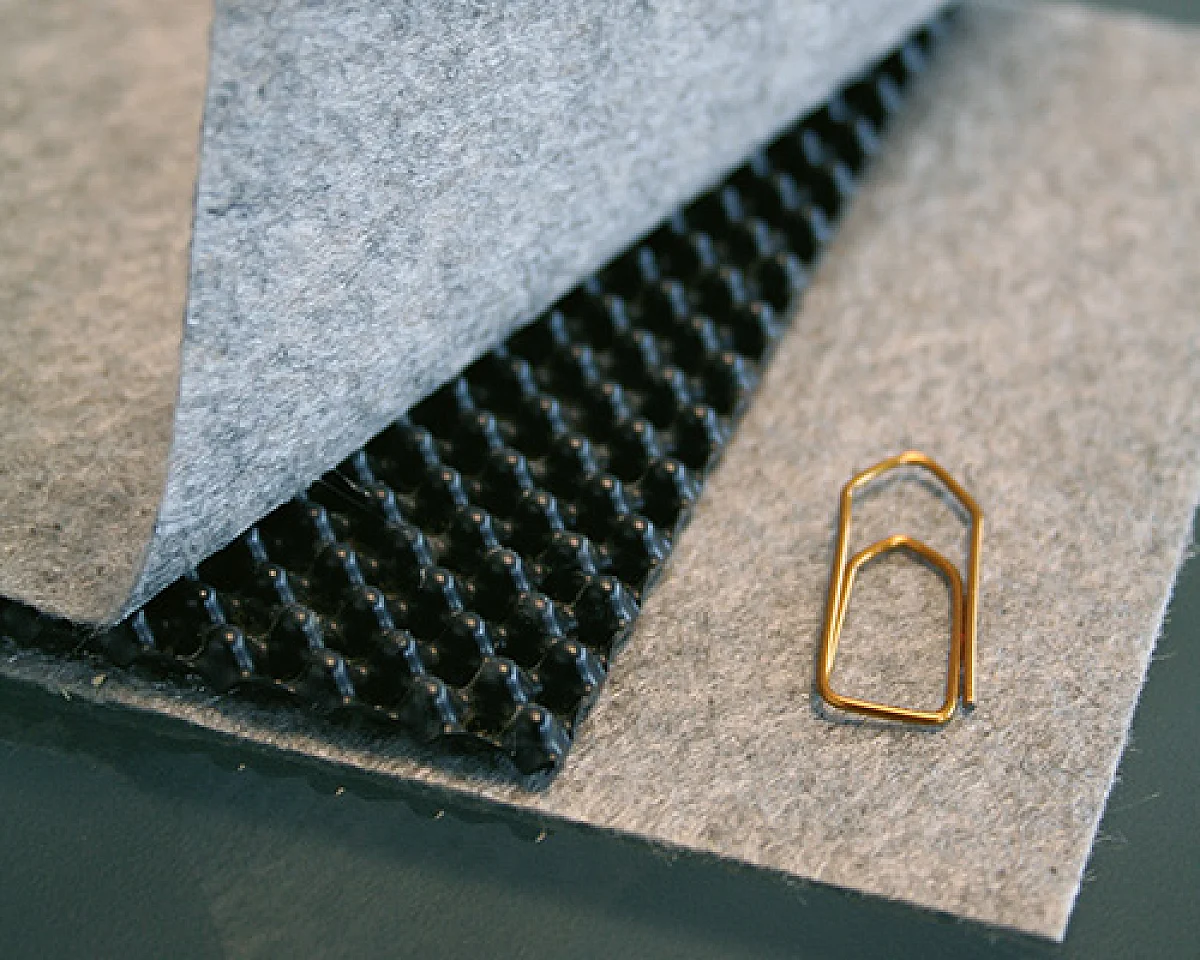

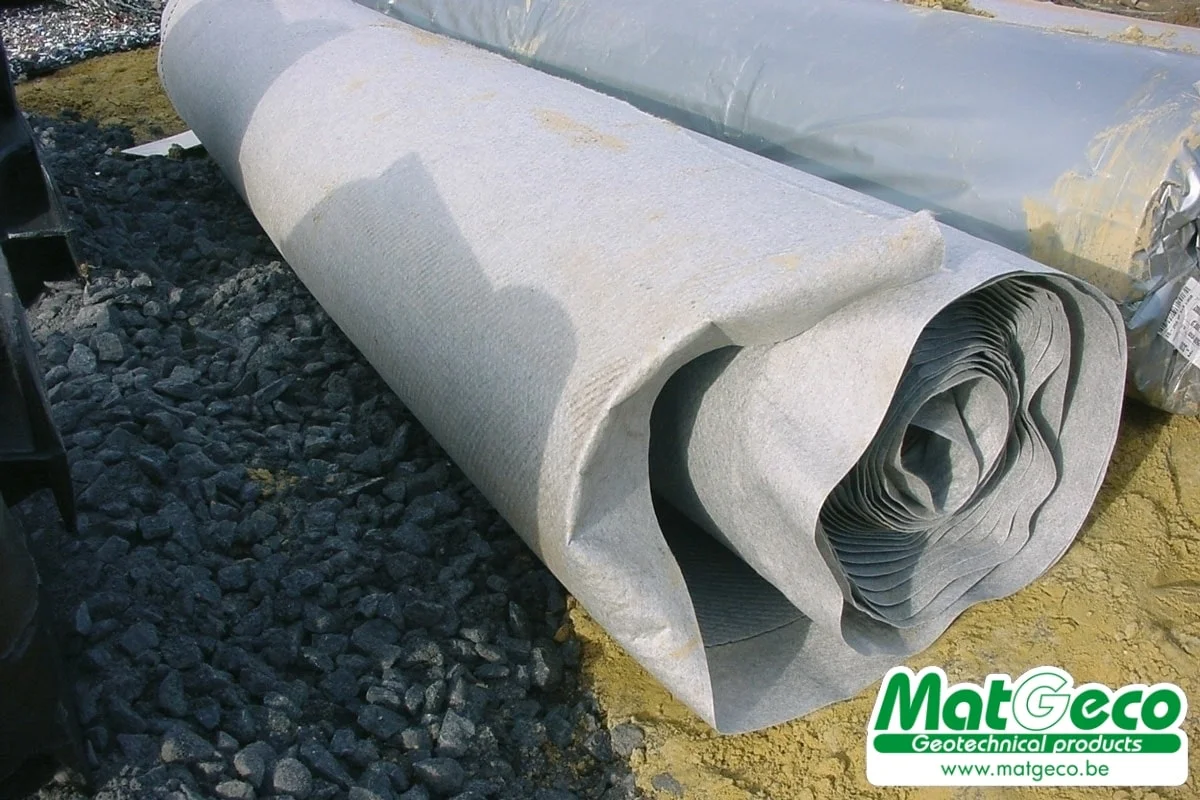

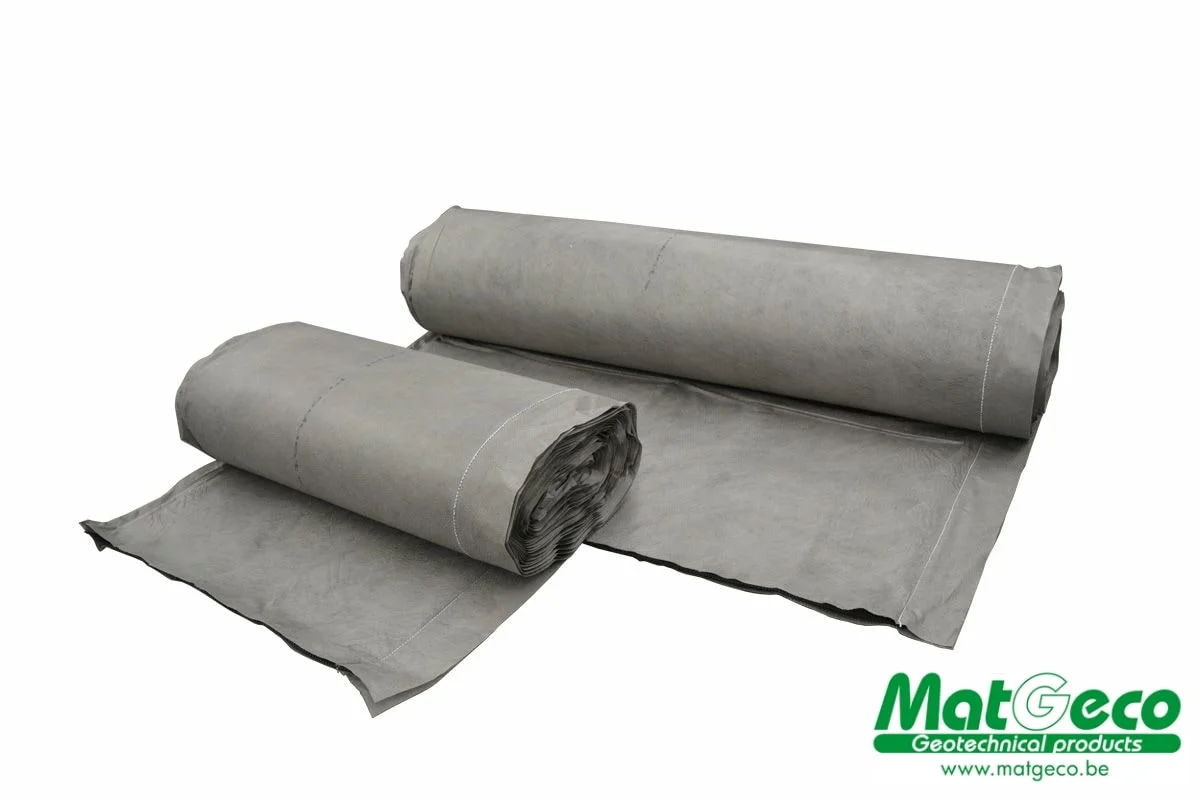

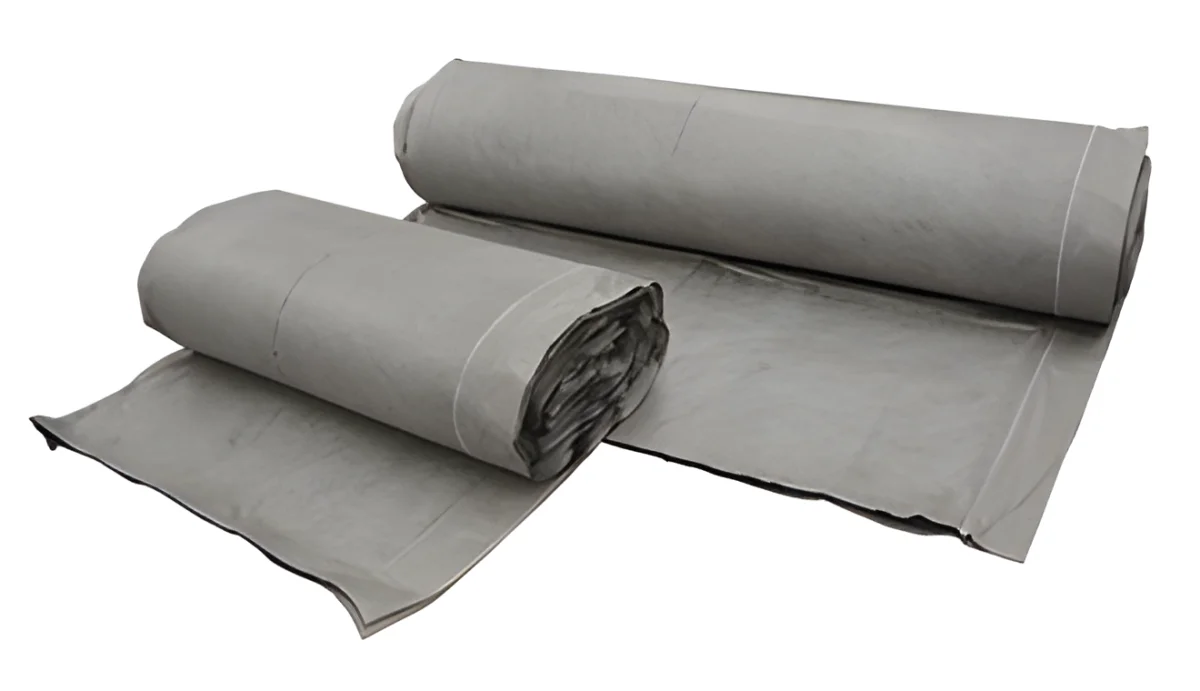

Technodrain 6.2 est un géocomposite de drainage mince et souple. Il est ainsi constitué d’une membrane à structure alvéolaire tri-dimensionnelle à très fort indice de vide et recouvert sur les deux faces d’un géotextile non tissé.

± 800 g/m²

Poids total

± 6 mm sous 2 kPa (tolérance 10%)

Épaisseur (EN ISO 9863-1)

± 500 kPa (50 t/m²)

Résistance à la compression (EN ISO 25619-2)

± 25 m x 1,10 m ou 2 m

Dimensions

Avantages

Drainage multidirectionnel
Épaisseur très fine de 6 mm
Incompressible et résistant jusqu’à 50 t/m²
Haute transmissivité
Permet une ventilation des murs enterrés
Raccords et emboîtements simples
Résistant aux agents chimiques

Demande de prix / commande Télécharger la fiche technique PDF

Drainage à double structure mince et souple

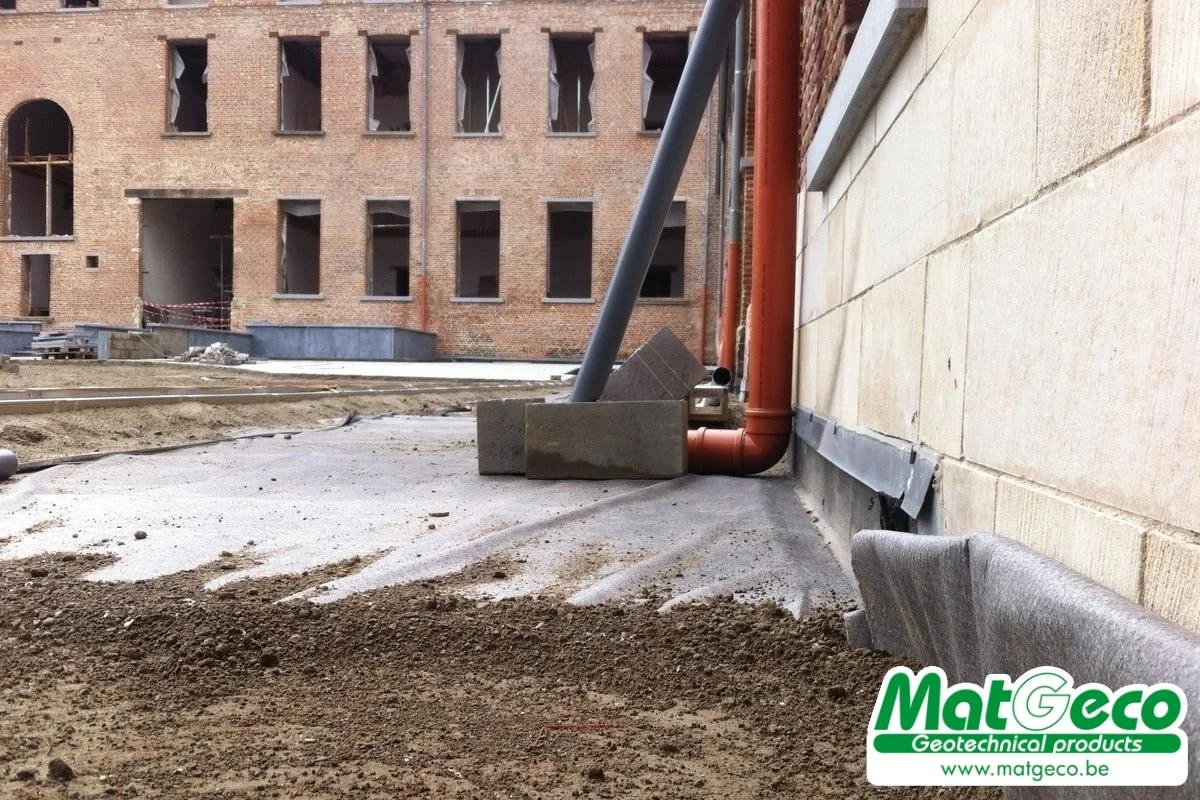

Résistant jusqu’à 50 t/m², ce drain convient parfaitement au drainage horizontal sous fortes pressions. Il constitue aussi la solution pour le drainage vertical, la ventilation et la protection de vos fondations, murs, tunnels, …

De plus, sa double structure à haut pouvoir drainant permet une ventilation de la fondation et une protection lors du remblayage tout en évitant les pressions hydrostatiques.

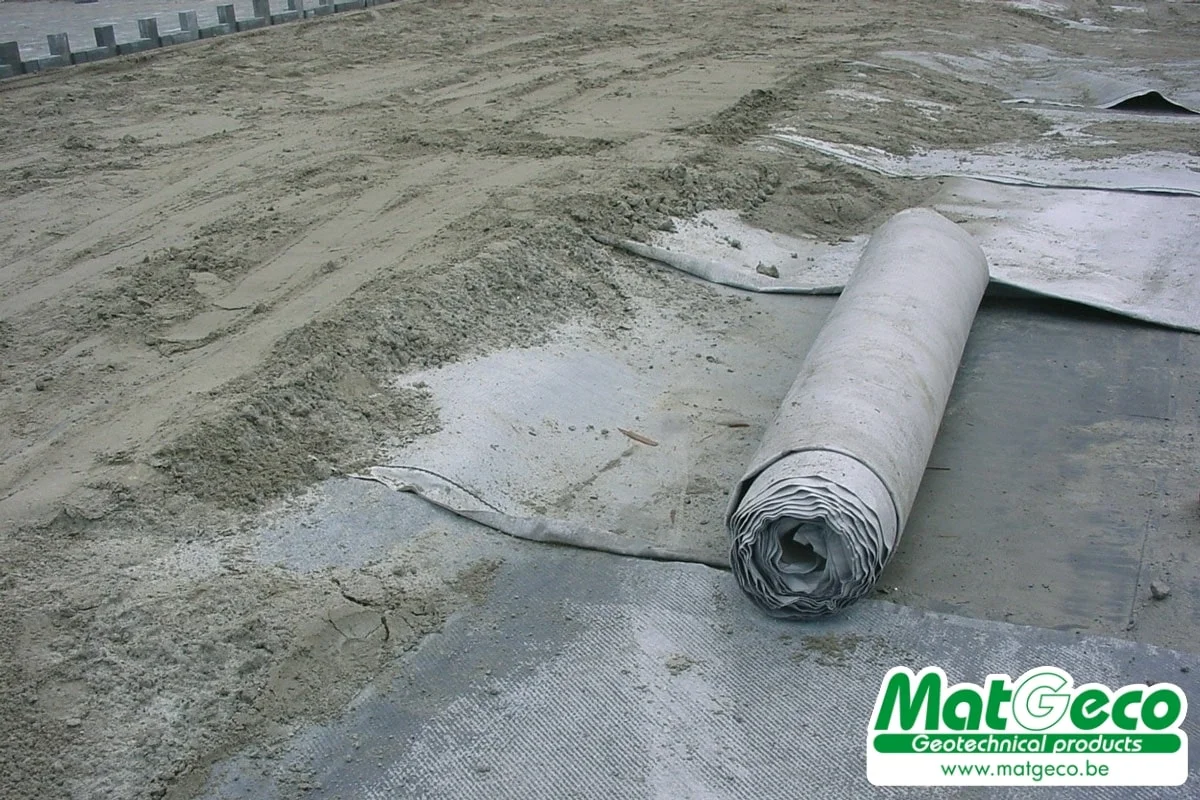

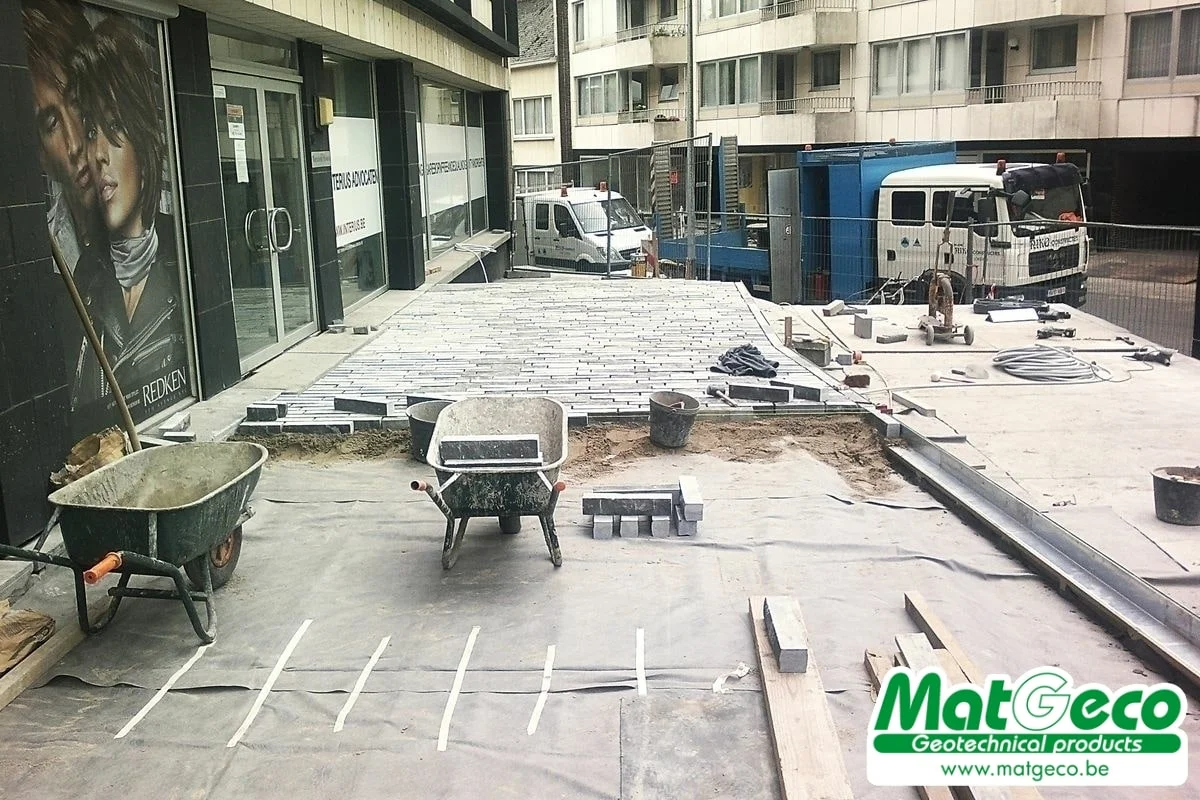

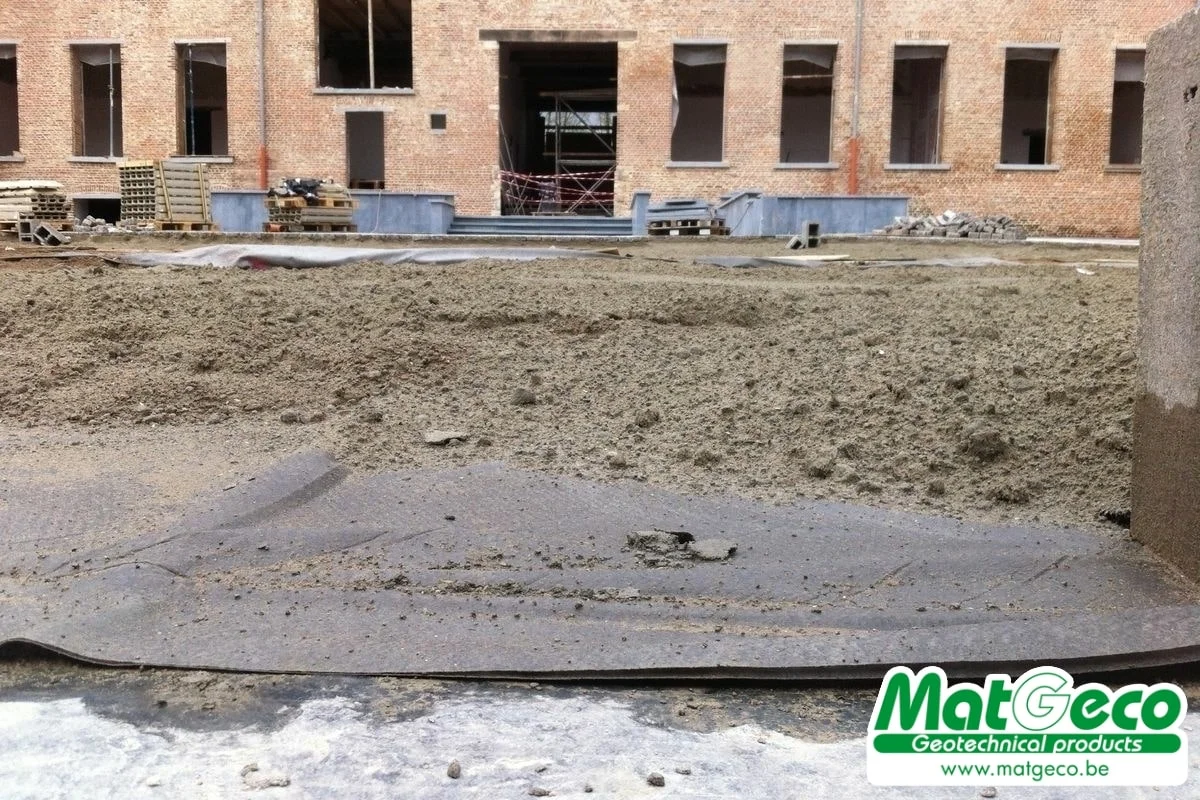

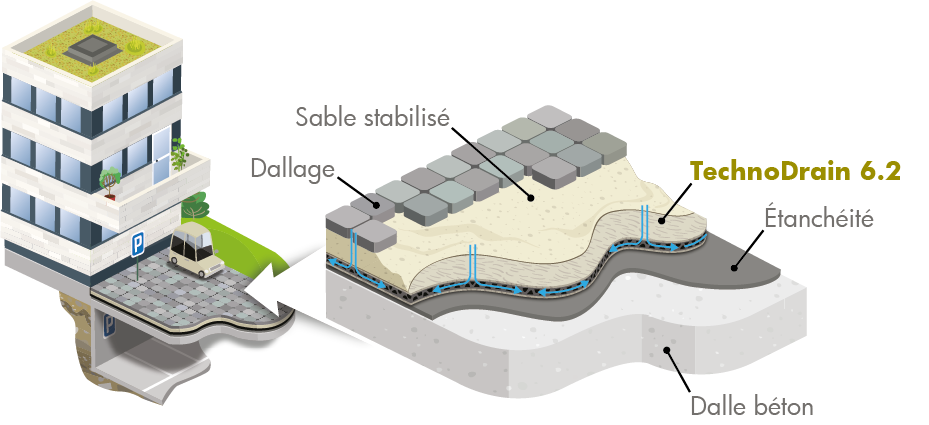

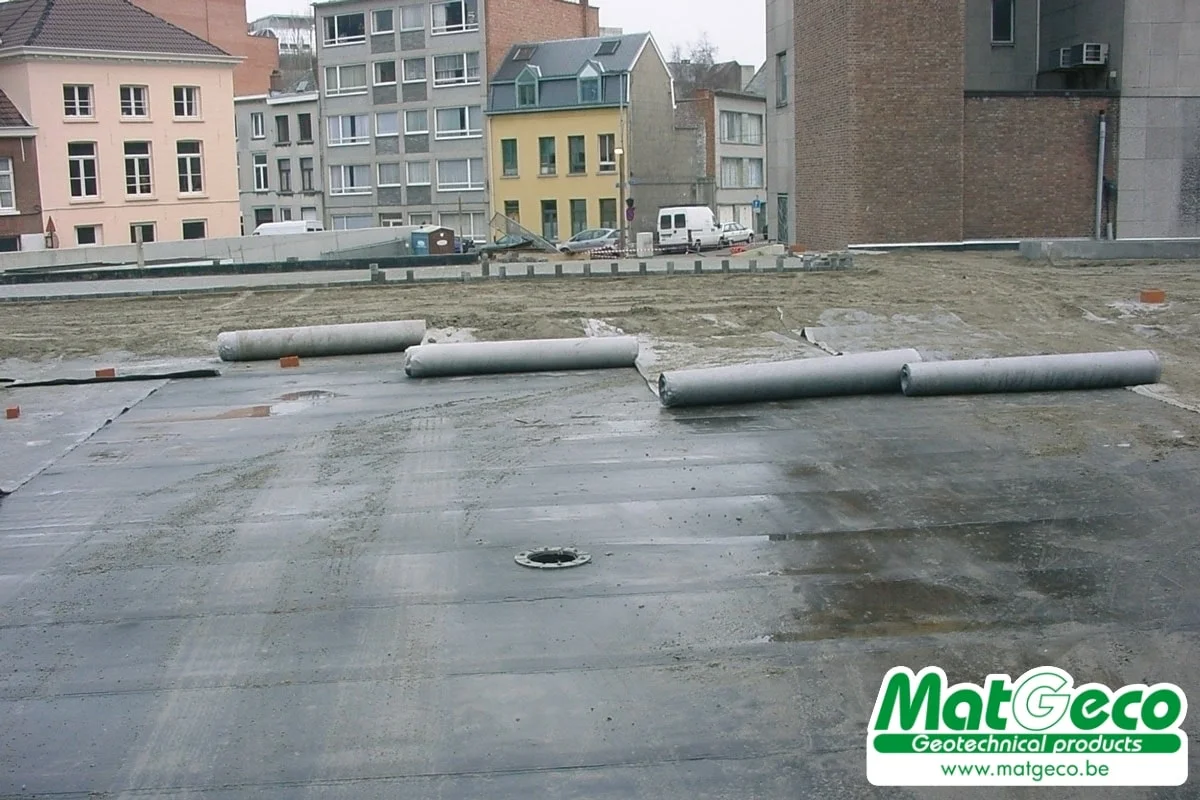

Drainage horizontal sous stabilisé

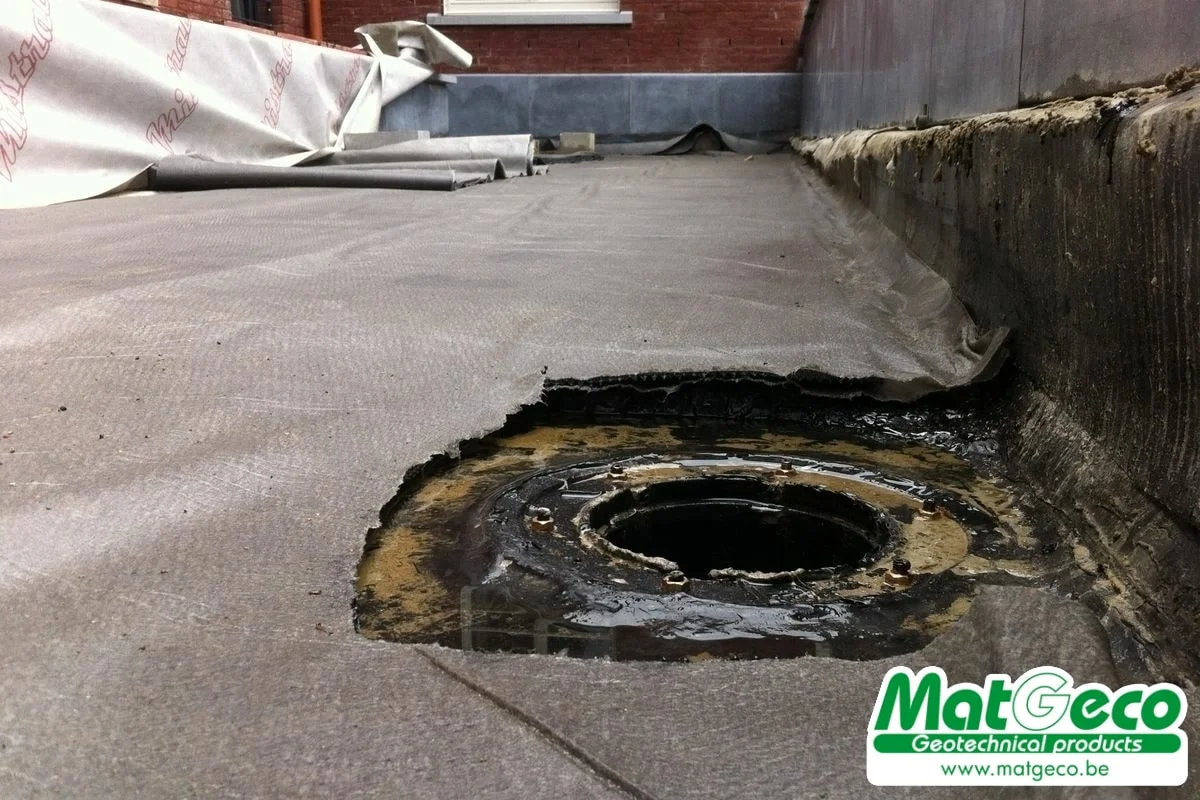

Pour une mise en œuvre du TechnoDrain 6.2 en drainage horizontal sur une étanchéité, il faudra dérouler les bandes de géocomposite bord contre bord et déployer le débordant de géotextile sur le panneau adjacent. Le sable stabilisé servant de lit de pose au pavage ou au dallage sera ensuite réalisé sur le TechnoDrain 6.2. Sa double structure permettra à l’eau infiltrée au travers du dallage de s’écouler au-dessus mais également en-dessous de la membrane, évitant ainsi une stagnation de l’eau sur l’étanchéité.

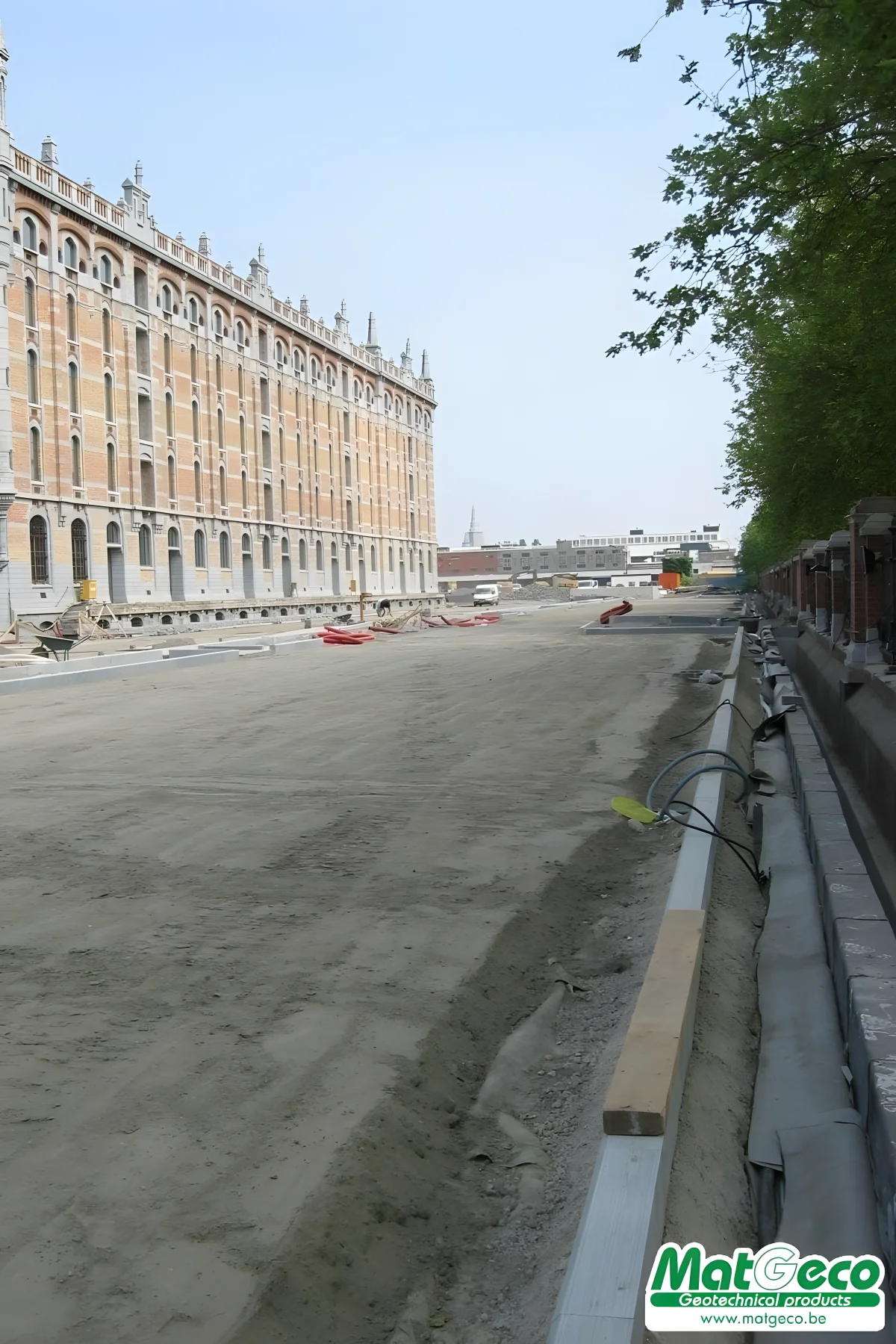

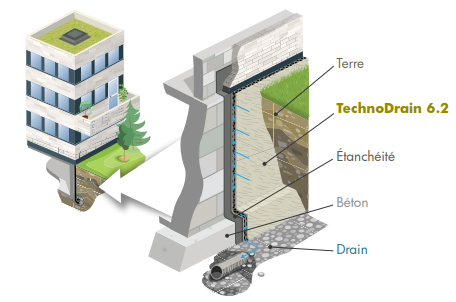

Drainage vertical pour murs enterrés

Pour un drainage vertical, le TechnoDrain 6.2 sera mis en œuvre contre la membrane étanche avant d’amener les terres contre les murs enterrés. Sa double structure à haut pouvoir drainant permet une ventilation des soubassements et une protection lors du remblayage tout en diminuant les pressions hydrostatiques. L’eau récoltée dans la membrane sera amenée dans un système de drainage situé au pied du soubassement.

Caractéristiques :

Dimensions et conditionnement

Épaisseur	6 mm sous 2 kPa (tolérance 10%) (EN ISO 9863-1)
Taille du rouleau	25 m x 1,10 m ou 2 m
Largeur géotextile non tissé	1,30 m ou 2,20 m
Non-tissé sur 2 faces	110 g/m² (Fibertex)
Poids total	800 g/m²

Capacité de débit

Capacité de débit dans le plan sur les deux faces (EN ISO 12958) * tolérance 10%
i=1 → 1 L/(m.s)* (20 kPa)
i=1 → 0,93 L/(m.s)* (100 kPa)
i=1 → 0,83 L/(m.s)* (200 kPa)
