Drainage double structure avec un géotextile

DubbleDrain 4+

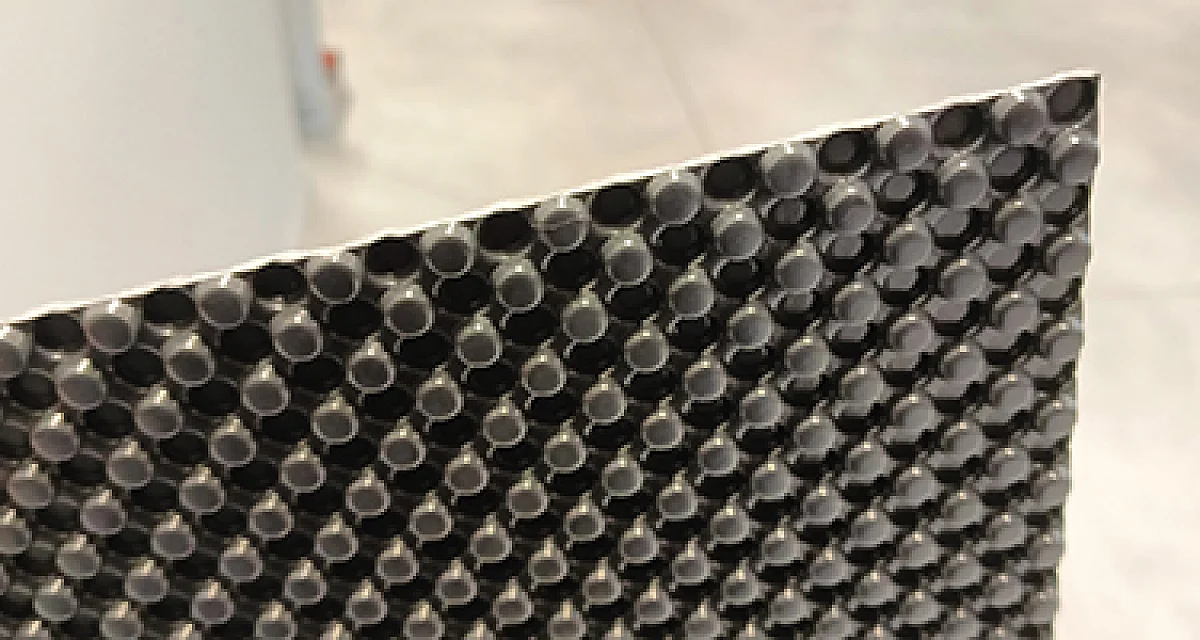

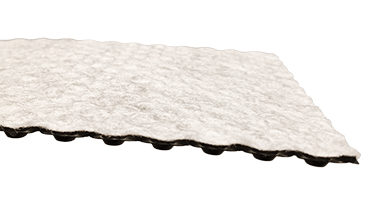

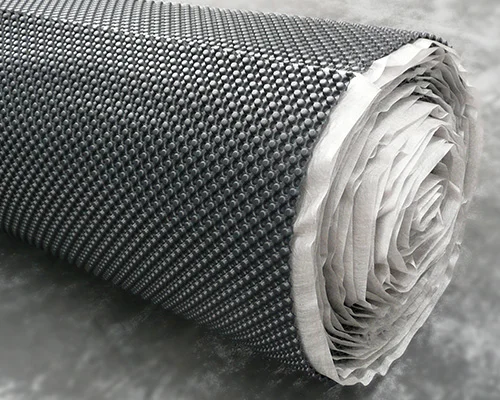

DubbleDrain 4+ est un géo-composite drainant constitué d’une membrane en PE-HD à structure alvéolaire tridimensionnelle à fort indice de vide et recouvert sur une face d’un géotextile non tissé en PP.

PE-HD – 400 g/m²

Matériau membrane

± 4 mm (2+2 mm)

Épaisseur

≥ 37 t/m²

Résistance compression

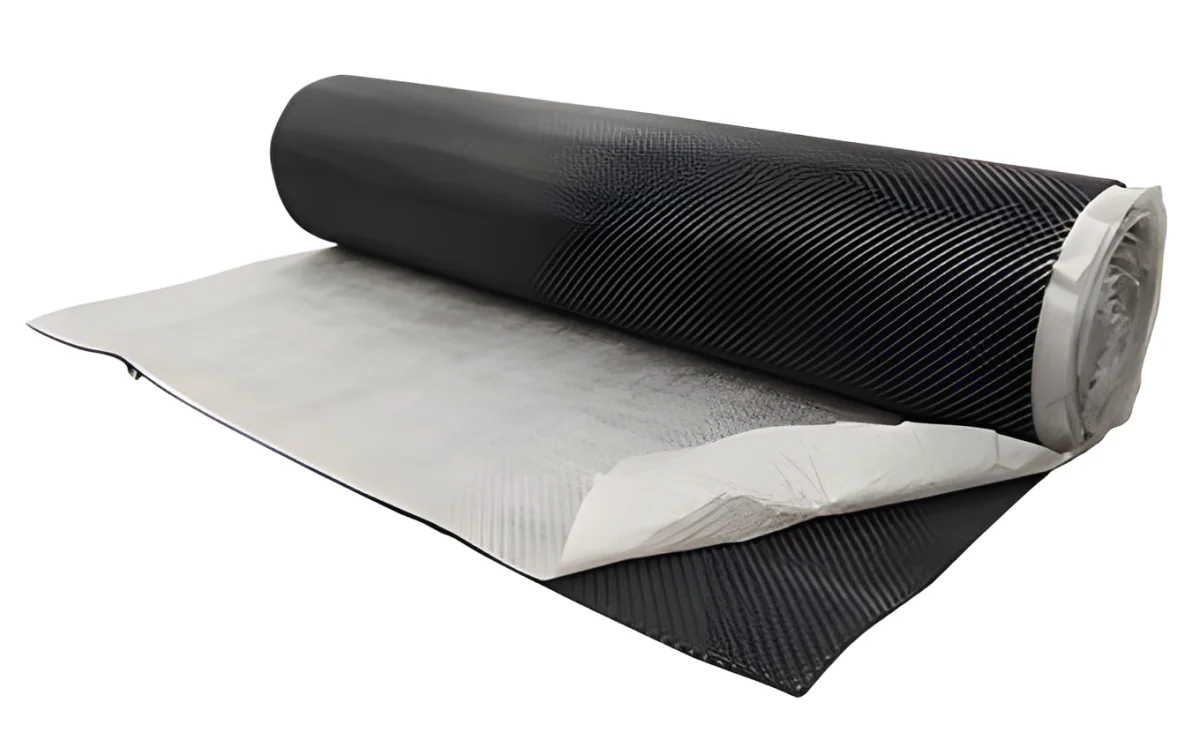

± 20 m x 2,2 m

Dimensions

Avantages

Très économique
Drainage et ventilation multidirectionnels
Double structure très résistante
Mince et léger à manipuler
Imputrescible et anti-racine.
Utilisation verticale ou horizontale

Demande de prix / commande Télécharger la fiche technique PDF

Membrane de drainage à excroissances à double structure avec lame d’air et un géotextile non tissé

Résistant à plus de 30 t/m², ce géocomposite convient particulièrement au drainage vertical des fondations, murs enterrés isolés ou non, et pour protéger tout ouvrage ou installation contre des pressions hydrostatiques. Il peut être également utilisé pour des applications en drainage horizontal sous dalle de béton.

Drainage vertical pour murs enterrés

Utiliser le DubbleDrain 4+ verticalement le long d’un béton étanche. Orienter la face structurée sans géotextile vers le mur. Le géotextile se trouvera du côté terre afin de diminuer la pression hydrostatique contre la paroi. Les eaux sont amenées par l’intermédiaire du DubbleDrain 4+ vers un tuyau de drainage situé au bas du mur enterré.

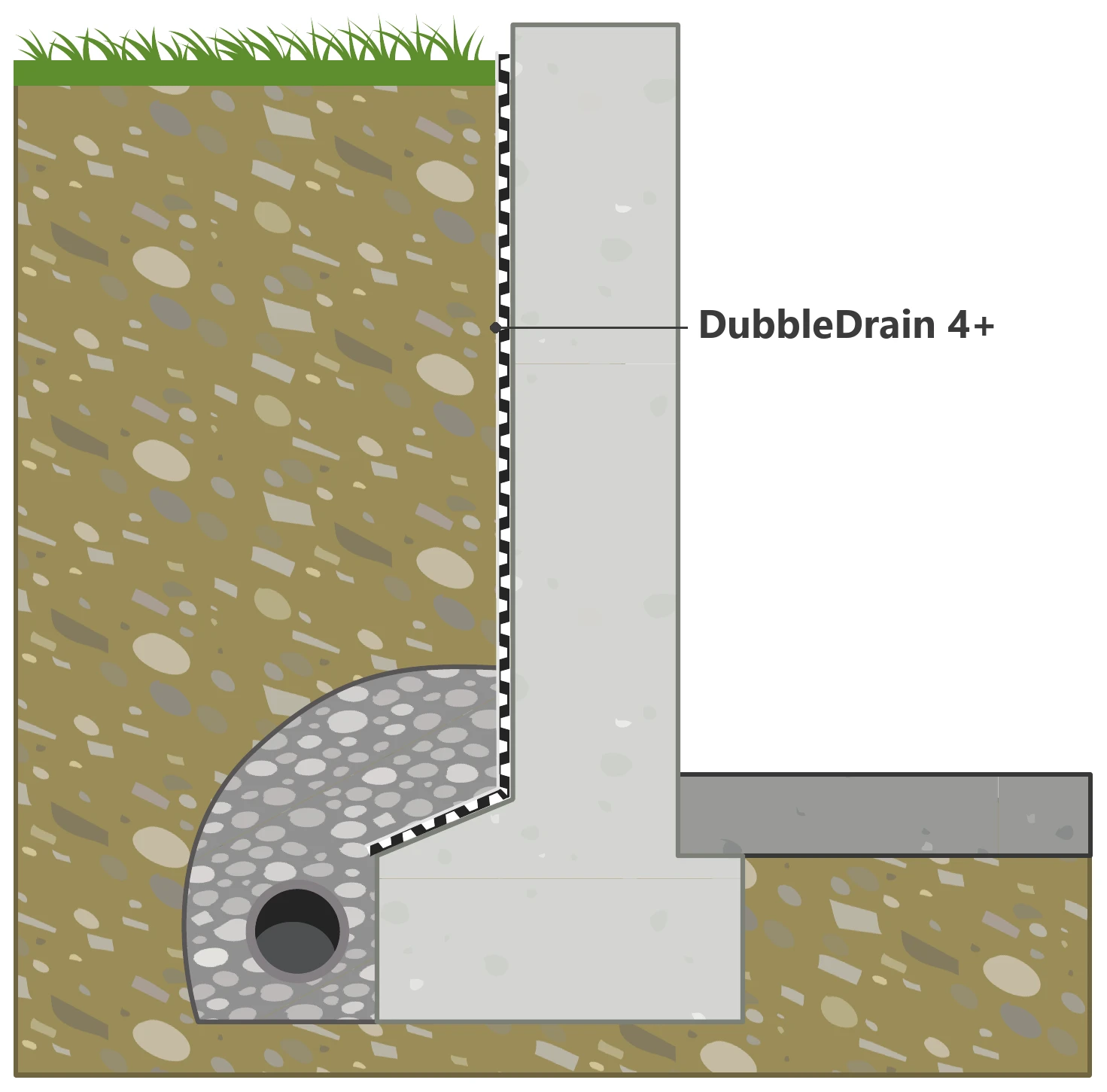

Drainage de murs de soutènement

Le DubbleDrain 4+ se place verticalement contre un mur de soutènement, il récolte l’eau le long de la paroi et la draine jusqu’au tuyau d’évacuation. Il réduit l’écoulement et la pression hydrostatique le long du mur.

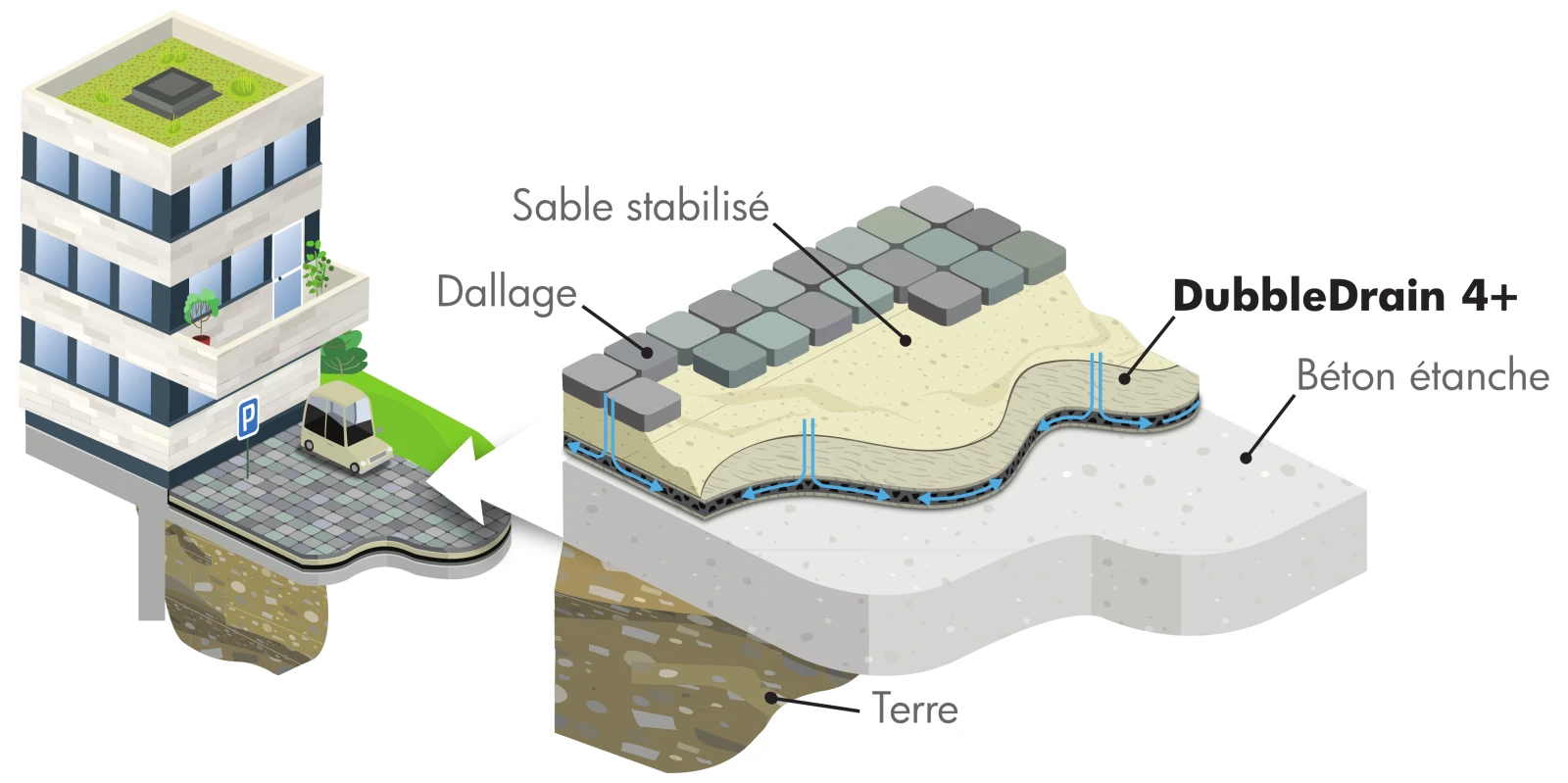

Drainage horizontal sur béton étanche

Dérouler le tapis de drainage à double structure directement sur le béton étanche, géotextile vers le haut. Le recouvrir ensuite d’un sable stabilisé en vue de la réalisation de pavages ou de dallages. En cas d’infiltration d’eau sous le dallage au travers du stabilisé, elle pourra être évacuée grâce au DubbleDrain.

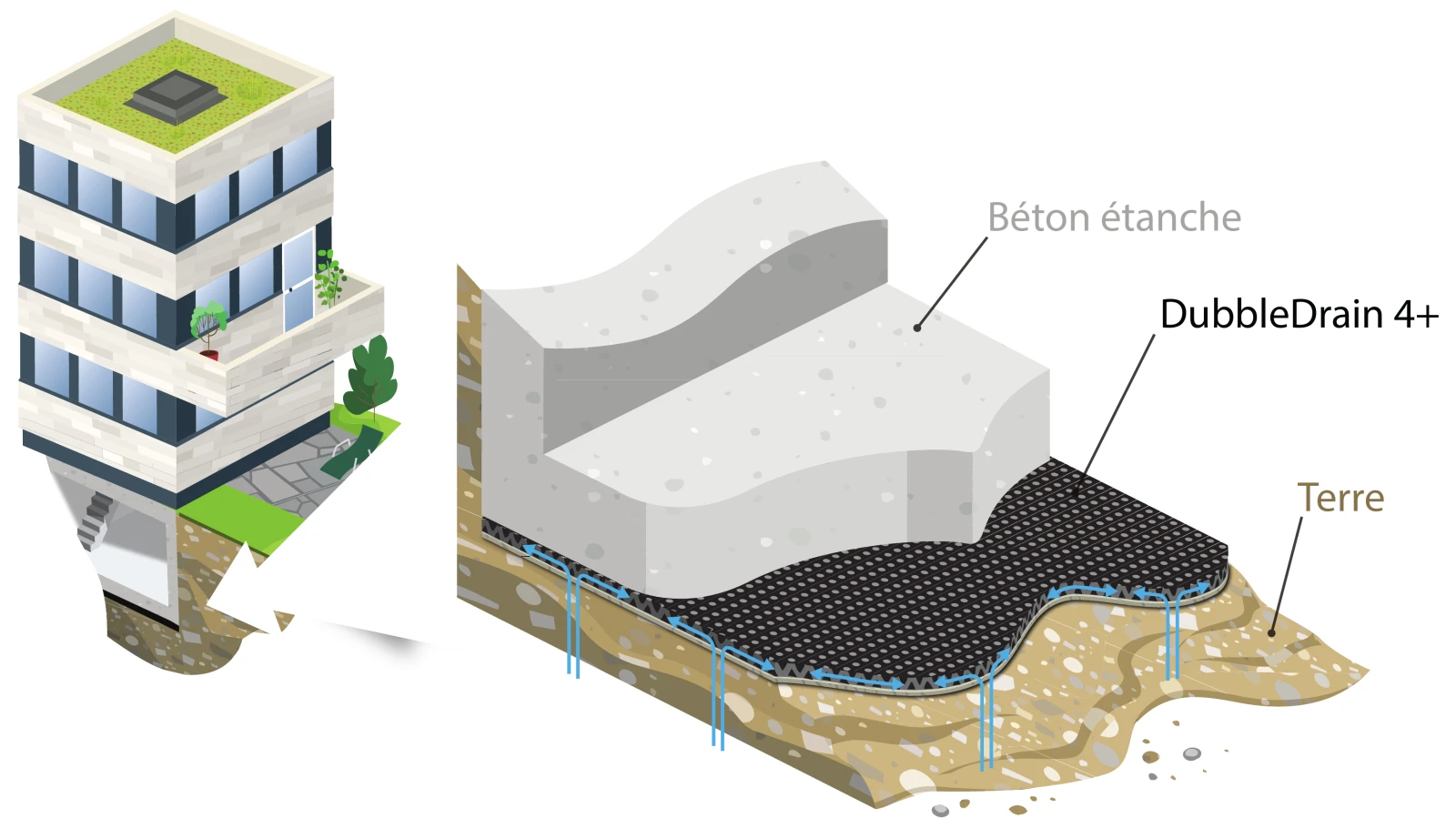

Drainage horizontal sous dalle de fondation

Pour limiter les pressions hydrostatiques sous une dalle de fondation, dérouler le tapis drainant DubbleDrain 4+ à même la terre, géotextile vers le bas. Réaliser ensuite le radier sur la membrane.
