Toepassingen

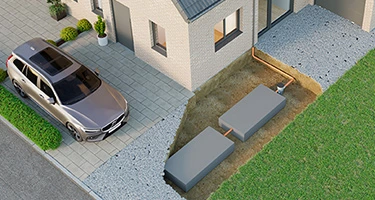

- RESIDENTIËLE EN STEDELIJKE PROJECTEN
- COMMERCIËLE ZONES
- ZWARE PARKINGS
- VERKEERSZONES
- GROENE ZONES
Voorgemonteerde infiltratie module
Nieuw

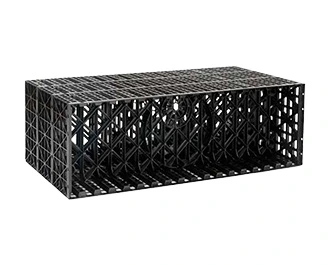

Bloc H.600

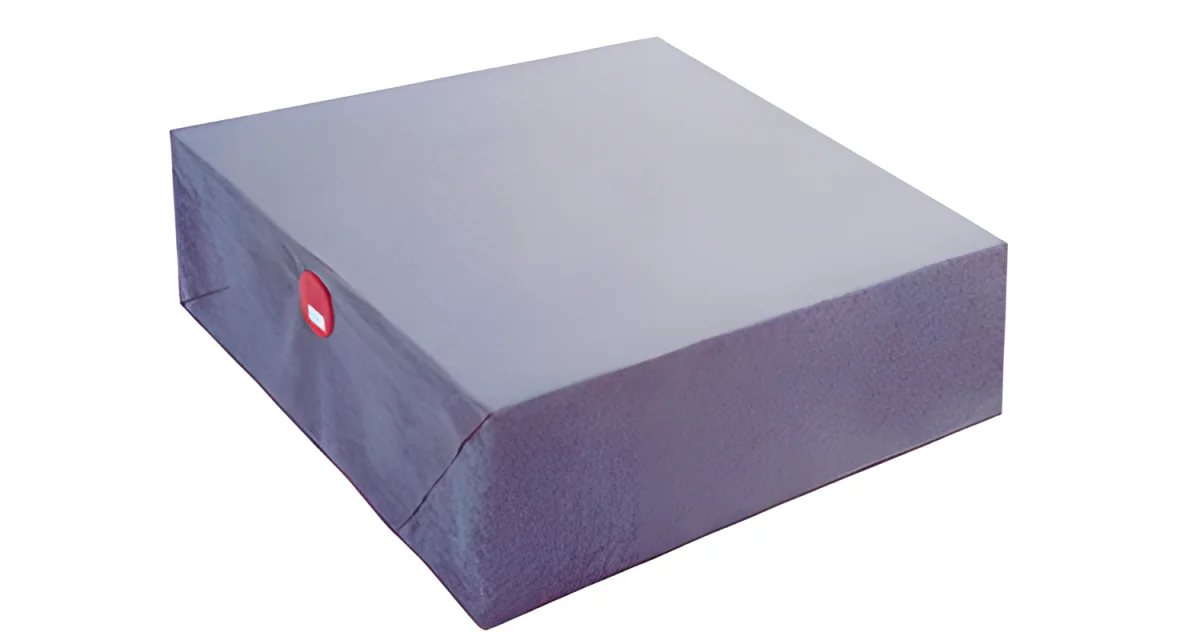

Elke regenwater infiltratiemodule wordt gebruiksklaar en volledig omhuld met geotextiel aangeleverd waardoor geen extra montage of voorbereiding op de werf nodig is.
± 28 kg/stuk
Gewicht
± 600 liter
Opslagcapaciteit
Vrachtwagens (≤ 60 t)
Weerstand (bij een bedekking van ≥ 1,20 m)
± 120 x 120 x 40 cm
Afmetingen (l x b x h)
Voordelen
- Gebruiksklare module
- Voorzien van geotextiel
- Compact met hoge opslagcapaciteit
- Hoge belastingsweerstand (vrachtwagen van 60 t: dekking ≥ 1,2 m)
- Koppelbaar in serie
- Gerecycleerd materiaal

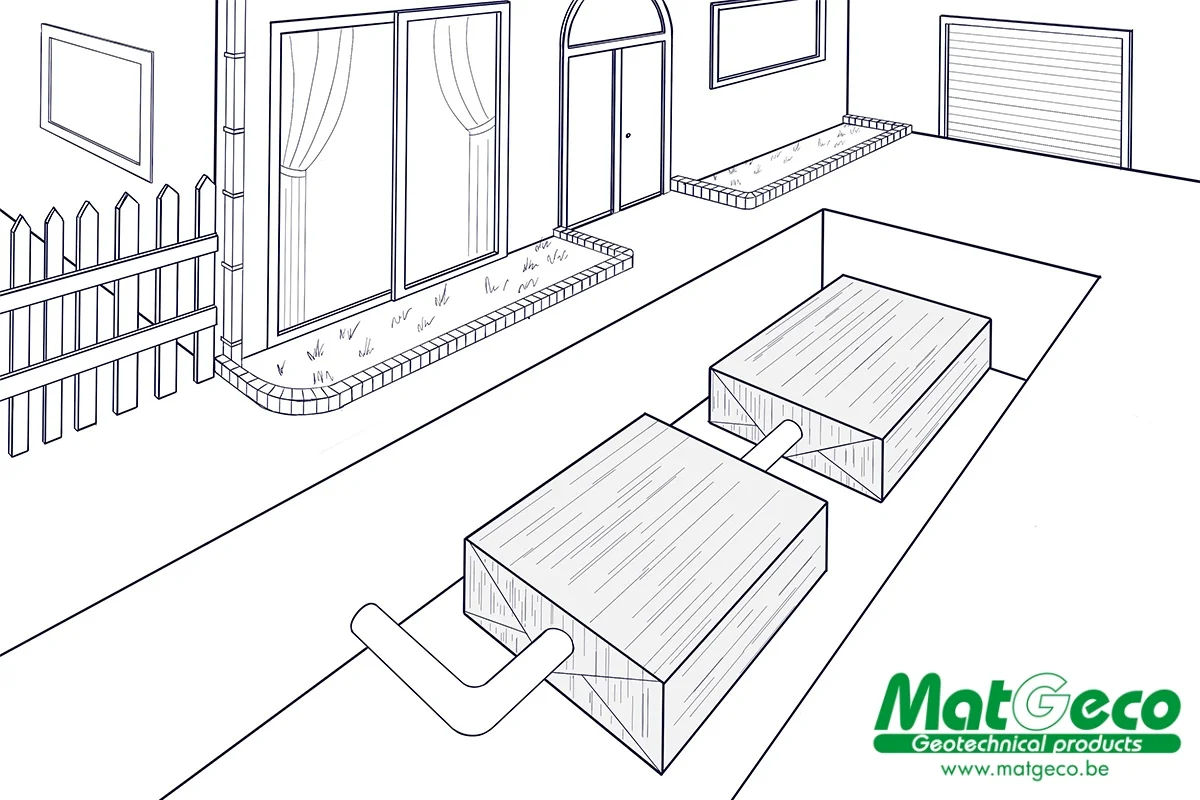

Een alles-in-één gebruiksklare module voor de buffering en infiltratie van regenwater
Een compacte, robuuste en aansluitklare regenwaterinfiltratie oplossing voor tijdswinst op de werf
Het systeem is ontworpen om zich aan te passen aan de specifieke eisen van elk project en kan eenvoudig in serie worden aangesloten met buizen DN 110 of DN 160. De plaatsing van de regenwater infiltratiemodule gebeurt rechtstreeks op een gecompacteerde zandlaag. Dankzij zijn versterkte structuur is het geschikt voor zowel licht- als zwaar verkeer.
Compact, sterk en flexibel: de voorgemonteerde Bloc H.600 is de ideale oplossing voor snelle, duurzame en efficiënte infiltratie-installaties.
Kenmerken :
Afmetingen en verpakking

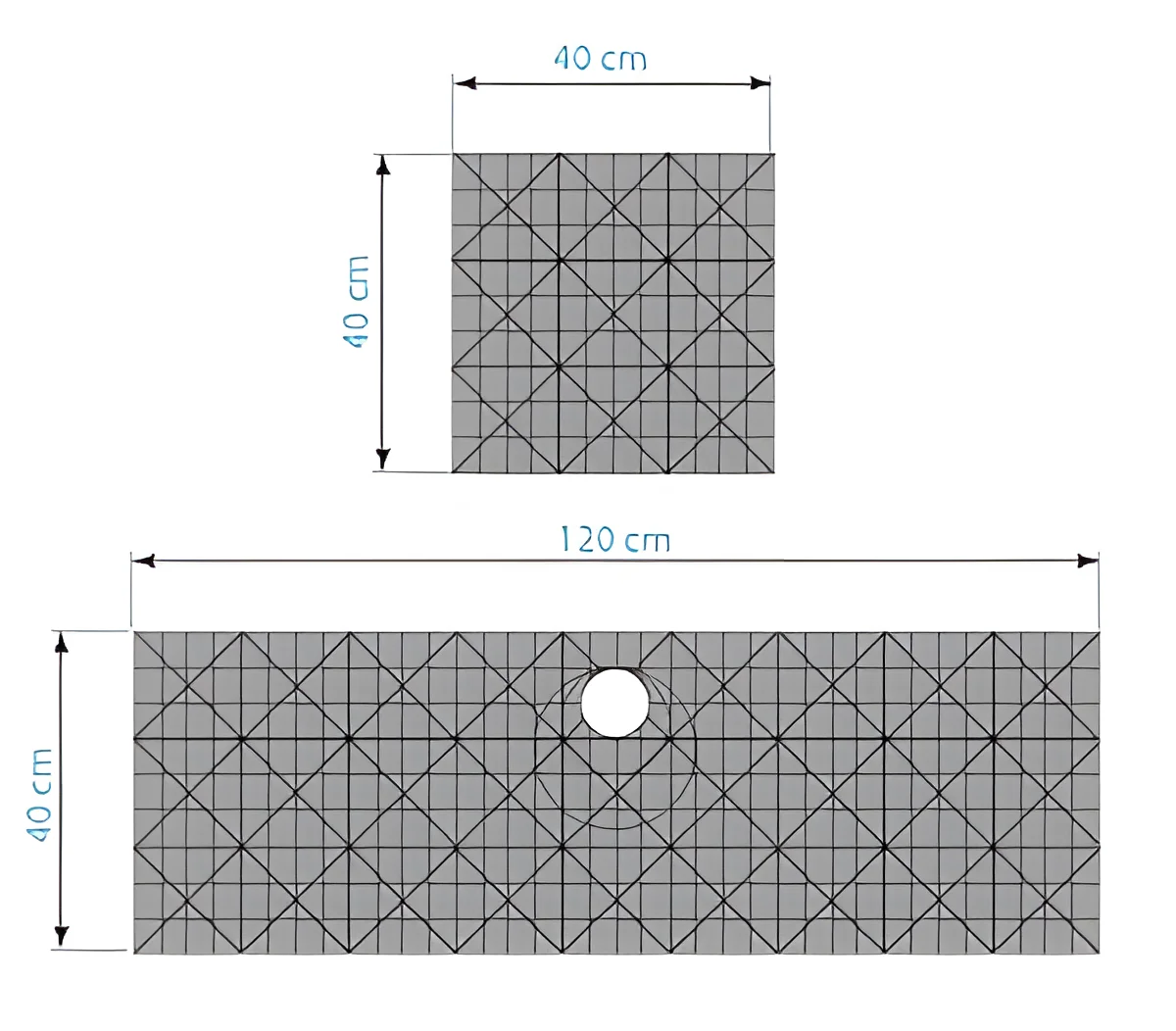

| Afmetingen (l x b x h) | ± 120 x 120 x 40 cm |
|---|---|
| Gewicht | ± 28 kg/stuk |
| Opslagcapaciteit | ± 600 liter |

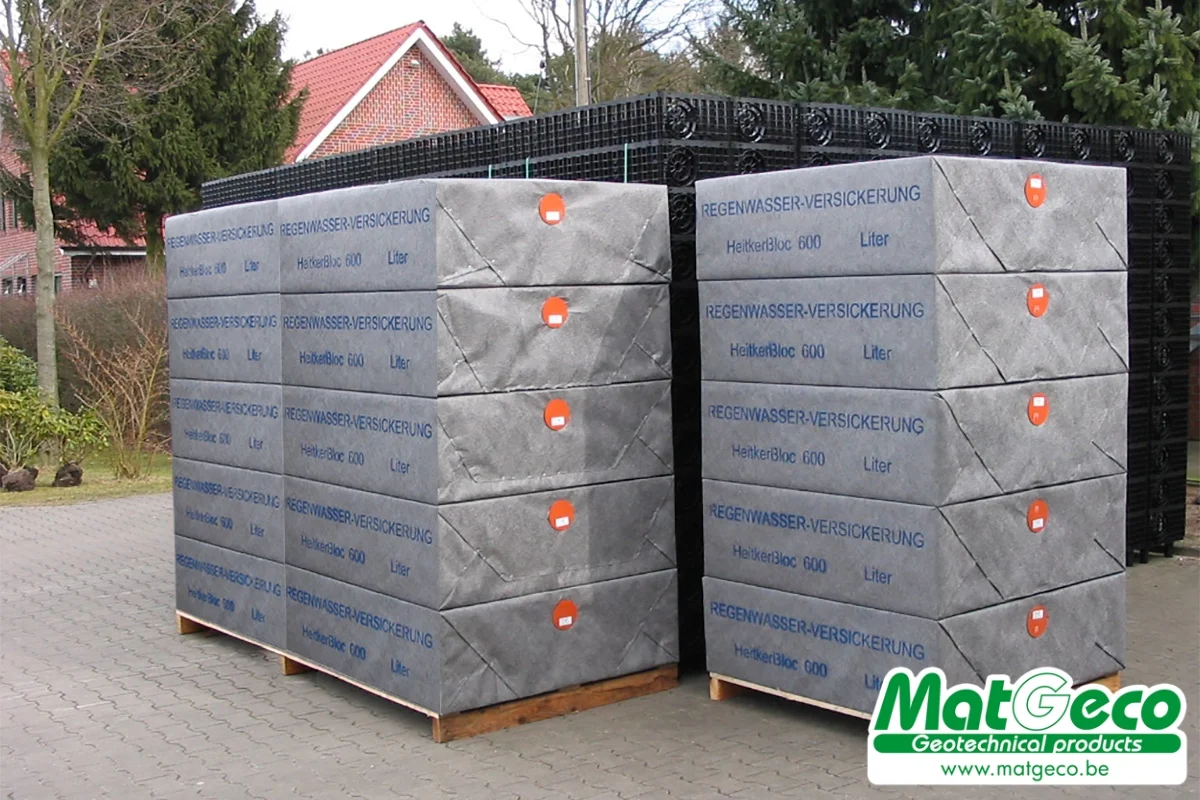

| Pallet | 6 stuks |
| Aansluitdiameters leidingen | DN 110 of DN 160 |
Materiaal en kleur
| Materiaal | Puur polypropyleen |
|---|
Technische fiches en documenten om te downloaden
Technische fiche Bloc H.600

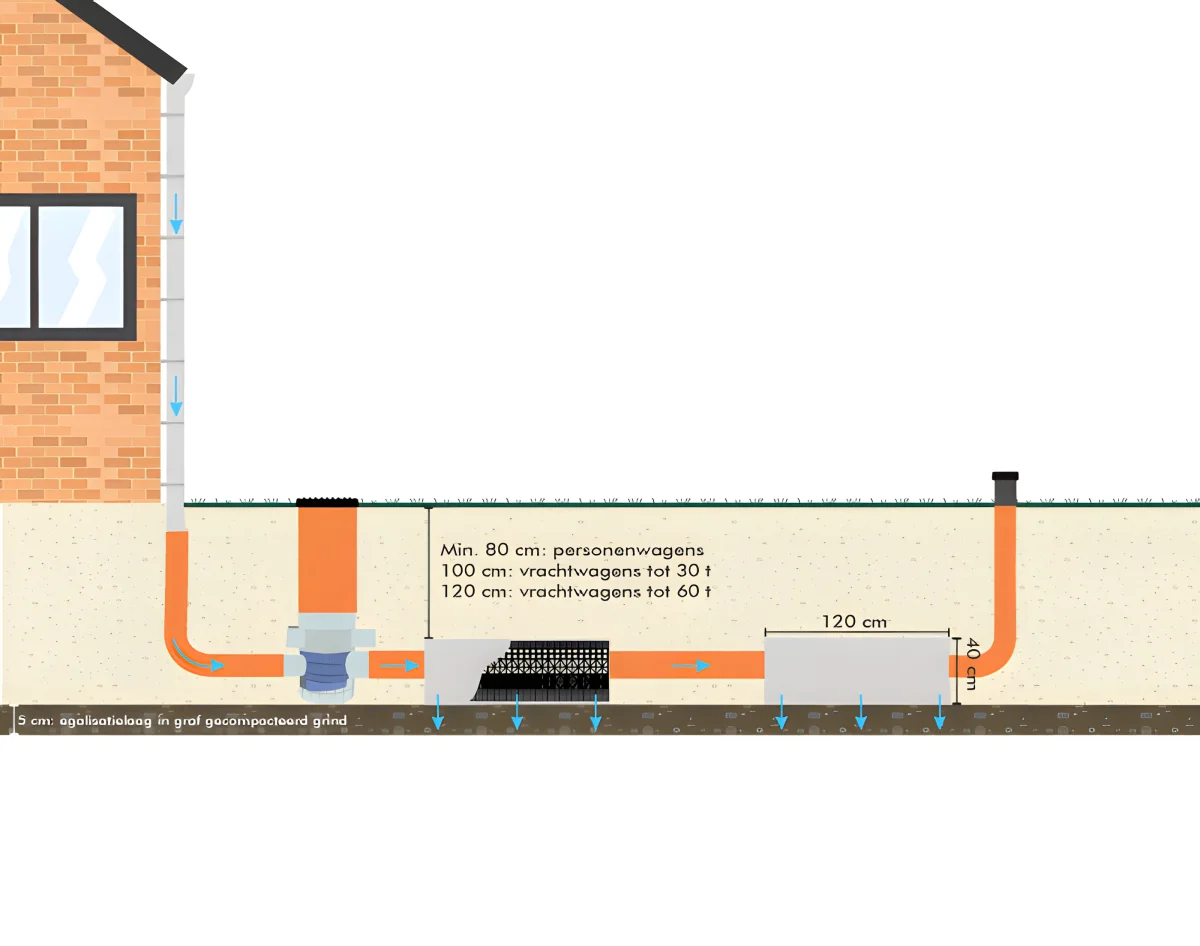

Plaatsing
Voor de plaatsing
- Opslag: Bescherm tegen UV-straling (UV kan het geotextiel beschadigen).
- Transport: Eenvoudig hanteerbaar door 2 personen.
Uitgraving van de kuil en funderingslaag
- Graaf een kuil met een werkruimte van 1 m rondom het systeem.
- Breng een vlakke, gecompacteerde en doorlatende funderingslaag aan.

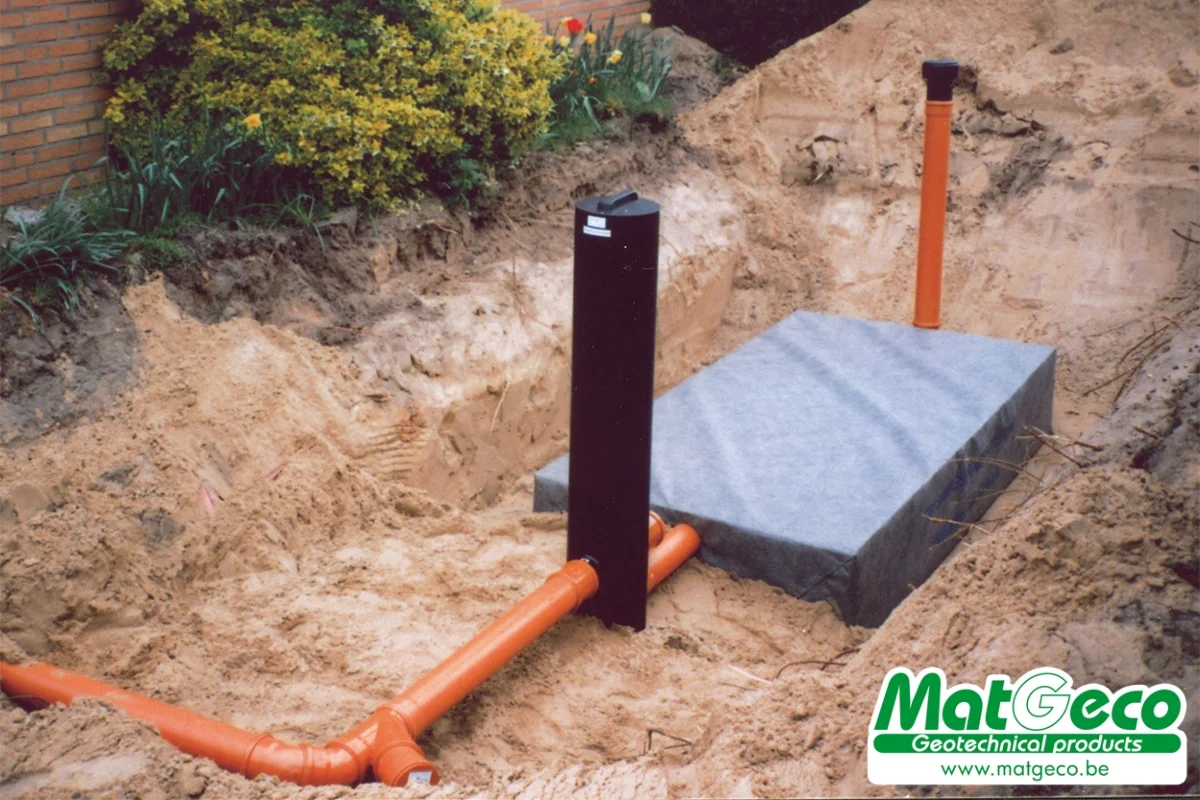

Plaatsing van de modules
- Plaats de voorgemonteerde modules. Verbind ze in serie via DN 110- of DN 160-buizen.
- Zorg voor een waterdichte overlapping (geotextiel naar binnen gericht).
Aansluiting op filter/zandvanger en onderhoud
- Sluit de module aan op het filtersysteem en controleer de aansluiting van het geotextiel om indringing van fijne bodemdeeltjes te voorkomen.
- Eerste onderhoud na plaatsing, vervolgens om de 3 tot 24 maanden, afhankelijk van de omstandigheden.
Ventilatiedeksel en overloop
- Plaats deze aan de tegenovergestelde zijde van de filter.
- Plaats het lager dan de ingang naar de riolering voor een goede doorstroming.
Opvulling
– Gebruik grof zand of grind, gecompacteerd in lagen van 40 cm.
– Vermijd het gebruik van zware machines direct bovenop de modules.
– Toegestane belasting vanaf:
100 cm gecompacteerde bedekking voor vrachtwagens tot 30 ton.
120 cm voor vrachtwagens tot 60 ton.
– Vermijd het gebruik van zware machines direct bovenop de modules.
– Toegestane belasting vanaf:
100 cm gecompacteerde bedekking voor vrachtwagens tot 30 ton.
120 cm voor vrachtwagens tot 60 ton.
